KPD 低压轨道供电电动平车核心技术原理

发布：雷纳重工浏览：72次

　　在重型车间物料转运领域，KPD低压轨道供电电动平车凭借安全低压供电、无拖缆、可长距离连续作业等核心技术优势，成为机械制造、冶金、钢结构等行业主流过跨运输设备，广泛替代传统拖缆平车与蓄电池轨道平车，适配高频次、全天候厂区重载转运场景。

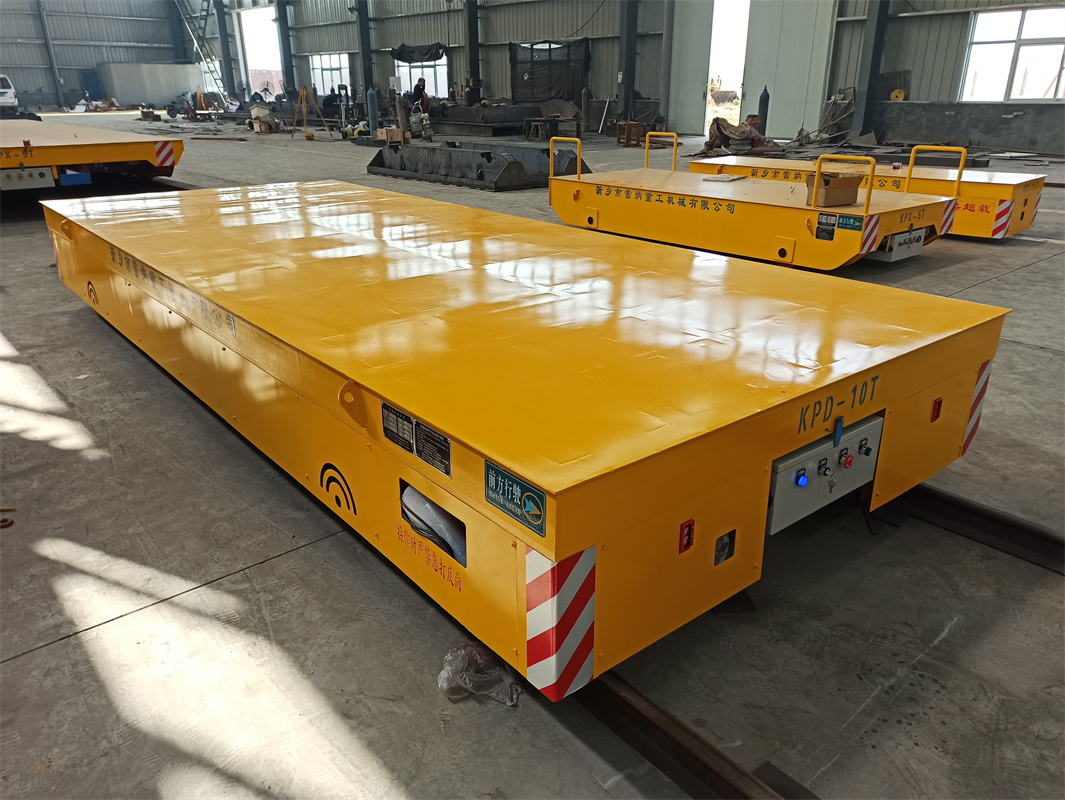

KPD轨道车05

　　一、KPD电动平车核心供电技术原理

　　KPD系列分为单相KPD、三相KPDS两大细分型号，核心采用36V安全低压轨道导电技术。整套供电系统由地面降压控制柜、绝缘轨道、车载取电机构、车载升压变压器四部分组成。工作流程：厂区380V工业交流电接入地面降压变压器，降至人体安全36V低压，通过做绝缘处理的钢轨作为导电回路；平车车轮内置绝缘衬套，依靠摩电块持续从轨道取电，再经车载升压设备还原为380V电压驱动牵引电机，实现前进、后退、无级调速、启停控制。直流款KPDZ则增加车载整流模块，适配高温重载工况。区别于其他轨道平车，KPD以行走钢轨替代外置电缆，不存在线缆拖拽、碾压、高温烧损隐患，弧形轨道、环形生产线均可稳定取电。

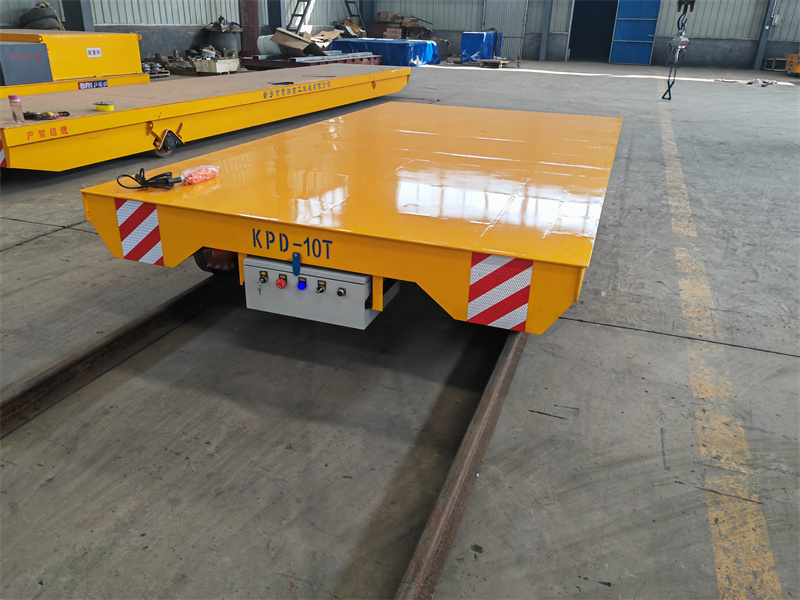

低压轨道供电转运车01

　　二、结构与电控关键技术亮点

　　绝缘轨道配套技术轨道铺设时钢轨与地面基础加装绝缘垫板，车轮轴端配套高强度尼龙绝缘套件，杜绝轨道漏电、短路，即使人员误触轨道也无触电风险，防爆车间、铸造高温车间均可使用。长距离线路可加装铜排补偿导电，多台降压变压器分段供电，理论运行距离无上限。

　　智能电控模块化设计标配手持有线操控+无线遥控双模式，可选变频调速、激光防撞、自动限位、PLC联动自动化模块。整车配备电磁制动、急停按钮、声光报警，重载启停平稳，速度0-20m/min无级可调；台面可定制V型托架、液压升降装置，适配钢卷、模具、大型机身转运需求。

　　重载承重车身工艺车架采用箱型梁焊接一体成型，大吨位（5t-150t）车型采用八点均衡承重结构，铸钢淬火车轮承载力强，台面高度低，便于重型工件上下料，长期满载不易变形。
